スレッド型水中軸流ポンプは大容量水管理プロジェクトをどのように変革できるのか

中国の専門ポンプメーカーおよびサプライヤーとして、カイルンを提供しますスレッド型水中軸流ポンプ高流量、低揚程の要件、簡素化された設置が不可欠な、要求の厳しい水移送用途に最適です。統合されたポンプとモーターの構造とスレッド型ベースで設計されたこのソリューションは、設置の複雑さとインフラストラクチャのコストを削減しながら、地方自治体の排水、洪水制御、農業灌漑、および水保全プロジェクトをサポートします。

スレッド型水中軸流ポンプは、比較的低揚程の条件下で大量の水を移動させるように設計されています。その水中モーター構成とスレッド型支持構造により、従来のポンプ設置では大規模な土木工学や複雑な調整手順が必要なプロジェクトに適しています。このガイドでは、その動作原理、主な利点、技術仕様、典型的なアプリケーション、および選択の考慮事項について説明します。また、代表的なモデルを比較して、エンジニア、請負業者、調達チーム、プロジェクト所有者が、必要な流量、総揚程、電源、動作環境に適合する機器を特定するのに役立ちます。

目次

1. スレッド型水中軸流ポンプとは？
2. ポンプはどのように動作するのですか?
3. その主な利点は何ですか?
4. 購入者はどの技術仕様を比較する必要がありますか?
5. このポンプはどこで使用できますか?
6. 適切なポンプモデルを選択するにはどうすればよいですか?
7. 最も重要な設置とメンテナンスの方法は何ですか?
8. よくある質問
9. 結論: 信頼できる水移送ソリューションの選択

1. スレッド型水中軸流ポンプとは？

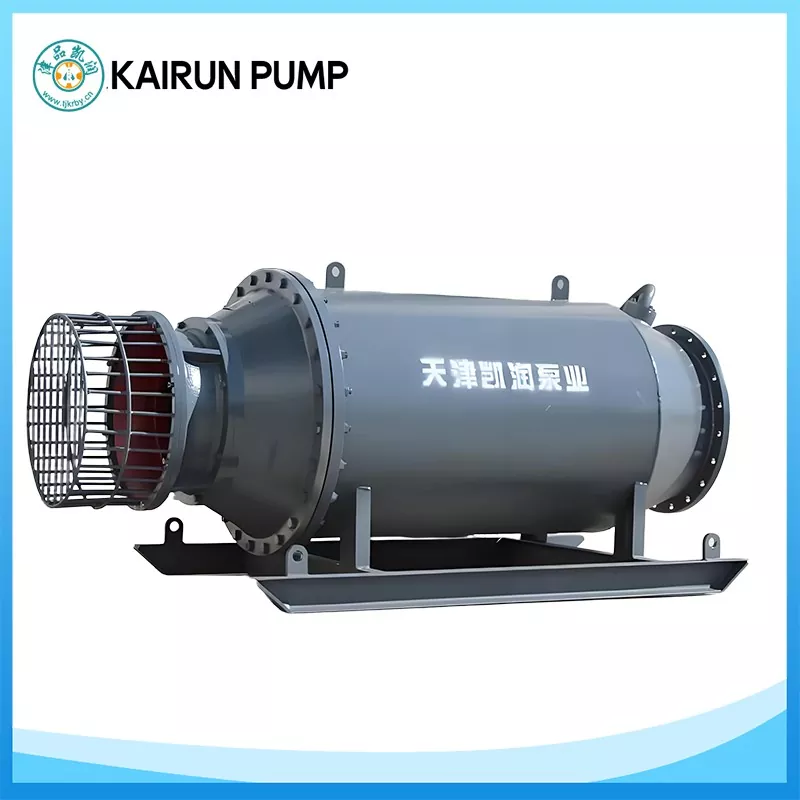

スレッド型水中軸流ポンプは、軸流油圧、水中モータ、スレッド型支持台を組み合わせた専用のポンプユニットです。これは主に、高い吐出ヘッドを必要とせずに大量の水の移動を必要とする用途を目的としています。

専用のポンプ シャフトや恒久的な複雑なポンプ ハウス構造に依存する設置とは異なり、スレッド タイプの構成は、より柔軟な設置アプローチを提供します。設置場所のレイアウトと機器の設計に応じて、メーカーの設置要件に従い、ユニットを水平または傾斜して設置できます。

統合設計は、変動する水位、限られた建設スペース、一時的な排水の必要性、または既存のポンプ施設の改修を伴うプロジェクトに特に役立ちます。

エンジニアと購買チームにとって最も重要な考慮事項は、ポンプが特定の油圧負荷に基づいて設計されていることです。その適合性は、単に公称モーター出力だけではなく、必要な流量、システムの総揚程、水質、水没条件、および電源によって決まります。

2. ポンプはどのように動作するのですか?

軸流ポンプの動作原理は、プロペラのようなインペラを介して水にエネルギーを伝達することに基づいています。インペラが回転すると、主にポンプ シャフトに平行な流れが生成され、比較的低揚程の条件下で大量の液体を効率的に移動させることができます。

水中構成では、モーターとポンプは水中で動作します。モーターは統合された構成を通じてインペラを直接駆動するため、従来の外部駆動コンポーネントの必要性が軽減されます。スレッドタイプのベースはユニットをサポートし、設置時の位置決めを簡素化します。

基本的な操作プロセスには次の段階が含まれます。

1. 水分摂取量:水は設計された入口通路を通ってポンプに入ります。
2. エネルギー伝達:回転するインペラは機械エネルギーを液体に伝達します。
3. 軸方向排出:インペラは水を軸方向に加速します。
4. 水の輸送:排出装置は、流れを排水路、灌漑システム、またはその他の目的地に向けます。

軸流ポンプは、非常に高い圧力よりも流量を優先するため、低揚程の水の移送に特に適しています。正しい油圧選択が不可欠です。意図したデューティ範囲外でポンプが動作すると、効率の低下、過度の振動、またはメンテナンスの必要性の増加が発生する可能性があります。

3. スレッド型水中軸流ポンプの主な利点は何ですか?

3.1 簡単なインストール

一体構造とスレッド型ベースにより、煩雑な基礎工事やポンプ軸の位置合わせが軽減されます。これは、緊急排水プロジェクト、一時的な給水所、既存のインフラのアップグレードに役立ちます。 Kairun の製品情報によれば、従来のポンプ場の配置と比較して、土木工事コストが 30% ～ 40% 削減される可能性があることが示されています。実際の節約額は、設置場所の条件、設置範囲、比較に使用される代替設計によって異なります。

3.2 低揚程での高流量能力

軸流水力学は、比較的小さな標高差で大量の水を移動させるのに適しています。このため、このポンプは洪水排水、農地の灌漑、河川調整、および工業用循環水システムの実用的な候補となっています。

3.3 水位の変化への適応性

川、湖、貯水池、低地の排水地域では、水位が大幅に変動することがよくあります。適切に構成された水中ポンプは、従来の乾式設置ポンプユニットと同じ配置を必要とせずに、指定された水没範囲内で動作できます。

3.4 水没操作に対する保護

カイルン は、IP68 保護等級、F クラス絶縁、二重メカニカル シール、および漏れ、巻線の過熱、過負荷または欠相状態に対する保護機能をリストしています。これらの機能は、正しく指定、インストール、保守されていれば、信頼性の高い動作をサポートできます。購入者は、選択したモデルの正確な保護および監視パッケージを確認する必要があります。

3.5 潜在的なエネルギーと運用コストの利点

効率的な油圧設計と適切なモーターの選択により、連続的な水移送時のエネルギー消費を削減できます。 Kairun は、従来の機器と比較して約 15% のエネルギー節約を報告しています。有意義な比較を行うために、購入者は実際の負荷点効率、年間稼働時間、電気料金、代替ポンプの性能を評価する必要があります。

4. 購入者はどの技術仕様を比較する必要がありますか?

スレッド型水中アキシャルフローポンプを購入する前に、エンジニアは定格流量範囲、揚程範囲、モーター出力、供給電圧、および使用目的を比較する必要があります。以下の表はKairunが公開している代表的なモデルをまとめたものです。

重要：これらの数値は公表されているモデル範囲であり、流量と揚程のすべての組み合わせが同時に達成できることを保証するものではありません。最終的な動作点は、メーカーの性能曲線と実際のシステム要件に照らして検証する必要があります。

さらに技術的な内容については、Kairun のスレッド型水中軸流ポンプの製品ページとその幅広い水中軸流ポンプの製品ページをご覧ください。

5. このポンプはどこで使用できますか?

高流量、低揚程性能、柔軟な設置の組み合わせにより、このポンプはいくつかの水管理分野に関連します。

都市排水と治水

地方自治体や排水請負業者は、雨水の排水、市街地の低地、川沿いの排水所、緊急時の排水のためにこのポンプを検討できます。洪水状況により常設のポンプ施設の建設に代わる現実的な代替手段が必要な場合、迅速な配備は特に価値があると考えられます。

農業用灌漑

大規模な農場や灌漑プロジェクトでは、多くの場合、水を川、運河、貯水池、またはその他の水源から農業流通システムに移送する必要があります。適切なモデルを選択すると、季節の需要と必要な水量および利用可能な揚程を一致させることができます。

水の保全と河川管理

水保全プロジェクトでは、貯水池の移送、環境に配慮した水の補充、河川の調整、建設中の一時的な排水に軸流ポンプを使用する場合があります。設置配置は、水位の変化、堆積物の蓄積、入口の状態、および保守のためのアクセスを考慮する必要があります。

工業用水循環

工業団地や特定の処理施設では、大量の水の循環や雨水の汲み上げが必要になる場合があります。ポンプの適合性は、液体の温度、浮遊物質、腐食性、その他の動作特性によって異なります。化学的に攻撃的な液体または研磨性固体を含む用途では、特定の材料と油圧適合性のチェックが必要です。

より広範な機器カテゴリに関する追加の背景については、大流量水移送用の水中軸流ポンプに関する Kairun の記事を参照してください。

6. 適切なポンプモデルを選択するにはどうすればよいですか?

最大流量やモーター出力だけでポンプを選定すると、無駄なエネルギーを消費したり、性能不足につながる場合があります。より信頼性の高い選択プロセスは、油圧負荷と動作環境から始まります。

• 必要な流量を決定します。通常、ピーク、および緊急時の水移送需要を 1 時間あたり立方メートルで計算します。
• 総動的ヘッドを計算します。高低差、吐出圧力要件、パイプ、バルブ、曲がり部、その他のコンポーネントによる損失が含まれます。
• 水の状態を評価します。温度、砂量、浮遊物質、化学的特性を確認します。 Kairun は、参照製品の媒体温度を 50°C 以下、砂含有量を 2% 以下と指定しています。
• 電源を確認します。電圧、周波数、利用可能な電力、始動方法、および保護要件をサプライヤーに確認してください。
• 設置条件を評価します。水深、入口クリアランス、ベースサポート、排出配置、ケーブル配線、メンテナンスアクセスを確認します。
• ライフサイクルコストを確認します。エネルギー消費量、予想される稼働時間、メンテナンス間隔、スペアパーツ、設置費用を比較します。
• パフォーマンスに関するドキュメントをリクエストします。ポンプ曲線、効率データ、寸法図、適用可能な保護の詳細、推奨される動作限界についてお問い合わせください。

適切に適合したポンプは、メーカーの推奨動作範囲内に留まりながら、プロジェクトに必要な負荷ポイントを満たしている必要があります。水位が変動するプロジェクトや季節需要が変化するプロジェクトの場合、エンジニアは可変周波数制御が適切かどうかも判断する必要があります。

7. 最も重要な設置とメンテナンスの方法は何ですか?

水中ポンプ装置を保護するには、正しい設置と定期検査が不可欠です。たとえ適切に設計されたユニットであっても、吸入口が塞がれている場合、電気システムが不適切に設置されている場合、またはポンプが指定された制限を超えて動作している場合には、早期に摩耗する可能性があります。

インストールチェックリスト

• 承認された設置図と現場の条件に従って、スレッド型ベースを固定します。
• ポンプ入口と底部の堆積物層の間に必要な隙間を維持してください。 Kairun では、プロジェクト固有の要件に従って、参照製品に対して少なくとも 0.5 メートルを推奨します。
• 電源ケーブルを配線して摩耗、潰れ、鋭利なエッジから保護し、すべての電気接続が適切に密閉されていることを確認します。
• 指定された設置角度、浸水深さ、入口の流れの状態、および出口の構成を確認してください。
• 試運転の前に、メーカーが承認した手順に従って、電気接続、保護装置、インペラの動きの自由度、および回転方向を確認してください。

定期メンテナンスのチェックリスト

• 動作電流、電圧、騒音、振動、排水性能を監視します。
• 異常振動、異音、過熱、予期せぬ電流変化が発生した場合は、機器を停止してください。
• メカニカル シール、ケーブル絶縁、および保護監視機能を製造元が指定した間隔で検査し​​てください。
• 動作条件で必要な場合は、蓄積した破片を取り除き、インペラを検査します。
• 指定された水温や砂含有量の制限を超えた空運転や運転は避けてください。
• 長時間シャットダウンする前に、電源を切り離し、承認されたクリーニング、検査、保管、再起動の手順に従ってください。

メンテナンスの間隔は、運転時間、水質、季節的な使用、およびメーカーのガイダンスに従って調整する必要があります。検査または整備の前に、電気絶縁と適切な安全手順に従う必要があります。

8. よくある質問

Q1: スレッド型水中軸流ポンプの主な用途は何ですか?

その主な目的は、比較的低い揚程で大量の水を移送することです。一般的な用途には、治水、都市排水、農業用灌漑、河川管理、工業用水の循環などがあります。

Q2: Kairun スレッド型ポンプはどのくらいの量の水を処理できますか?

カイルン の製品ページに掲載されている代表的なモデルは、流量範囲 500 ～ 15,000 m3/h をカバーしています。ご購入前に選定機種の性能曲線と照らし合わせて必要な流量と揚程をご確認ください。

Q3: スレッド型の設計では土木工事が不要になりますか?

従来の特定のポンプ場の配置と比較して、大規模な土木工事の必要性を軽減できます。ただし、設置場所の準備、基礎サポート、固定、放電接続、電気インフラストラクチャ、およびその他の設置要件が引き続き適用される場合があります。

Q4: ポンプは廃水中で動作できますか?

指定された動作限界内の軽度下水または同様の媒体に適している可能性があります。購入者は、廃水用途で使用する前に、許容される固形物、砂の含有量、温度、インペラの構成、および材料の適合性を確認する必要があります。

Q5: 見積依頼の際にはどのような情報を提供すればよいですか?

必要な流量、全揚程、水の特性、動作水位、供給電圧と周波数、設置条件、デューティサイクル、プロジェクトの場所を提供します。図面、写真、または既存のポンプ データも、サプライヤーがアプリケーションを評価するのに役立ちます。

Q6：緊急時の洪水排水に使用できますか？

はい、適切に選択および構成されたユニットを緊急排水用に検討できます。プロジェクト チームは、展開時間、利用可能な電力、放水ルート、水深、洪水のピーク時に必要な実際の水力容量を確認する必要があります。

9. 結論: 信頼できる水移送ソリューションの選択

スレッド型水中軸流ポンプは、高流量、比較的低い揚程、および柔軟な設置配置を必要とする水管理プロジェクトにとって実用的なオプションです。統合された設計により展開が簡素化され、適切な油圧選択、電気保護、予防保守により、機器の耐用年数にわたって信頼性の高い動作がサポートされます。

地方自治体、灌漑請負業者、産業経営者、および水保全プロジェクト チームにとって、最良の購入決定は、正確な運用データと現場の制約を明確に理解することから始まります。 Kairun は、地方の排水から大規模な水規制まで、さまざまな流量要件に対応する代表的なスレッド タイプのモデルを提供しています。ポンプの容量を比較する場合、または新規設置を計画している場合は、お問い合わせ必要な流量、全揚程、動作条件、プロジェクトの仕様について話し合います。当社のチームは、適切なモデルを評価し、アプリケーションに必要な技術情報をリクエストするお手伝いをいたします。
