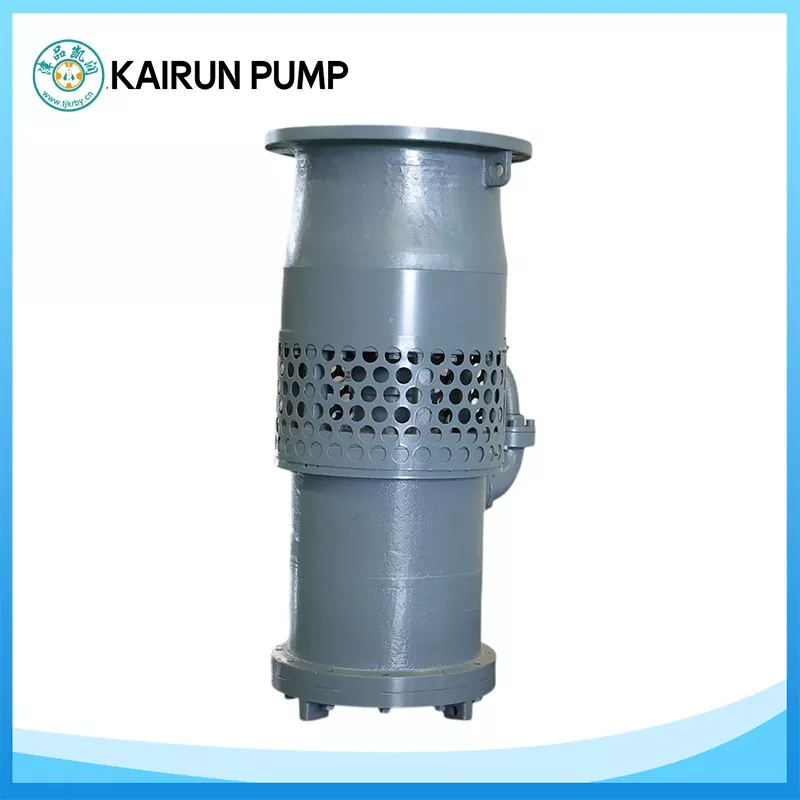

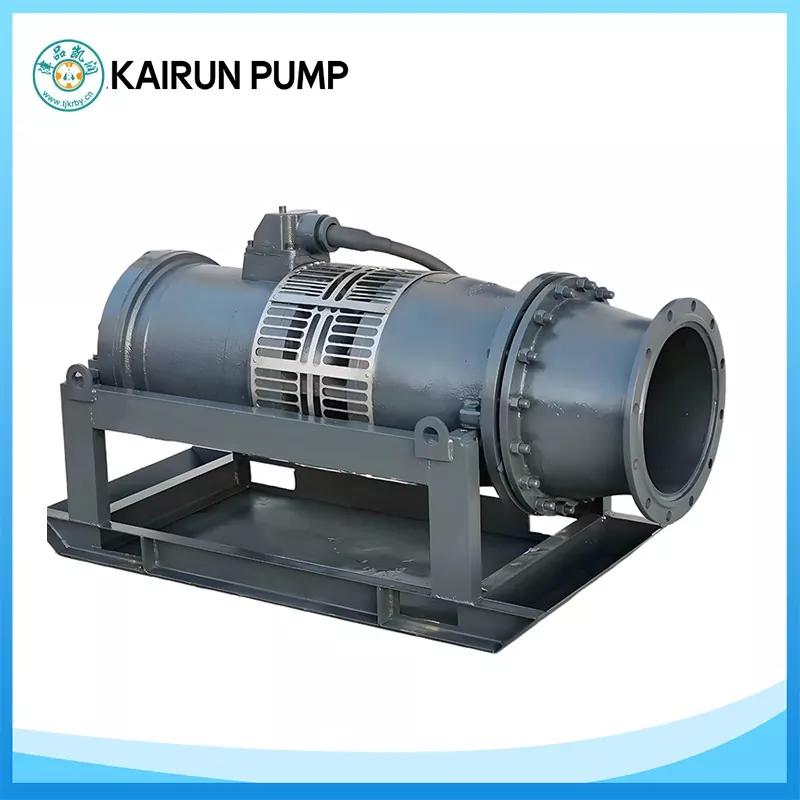

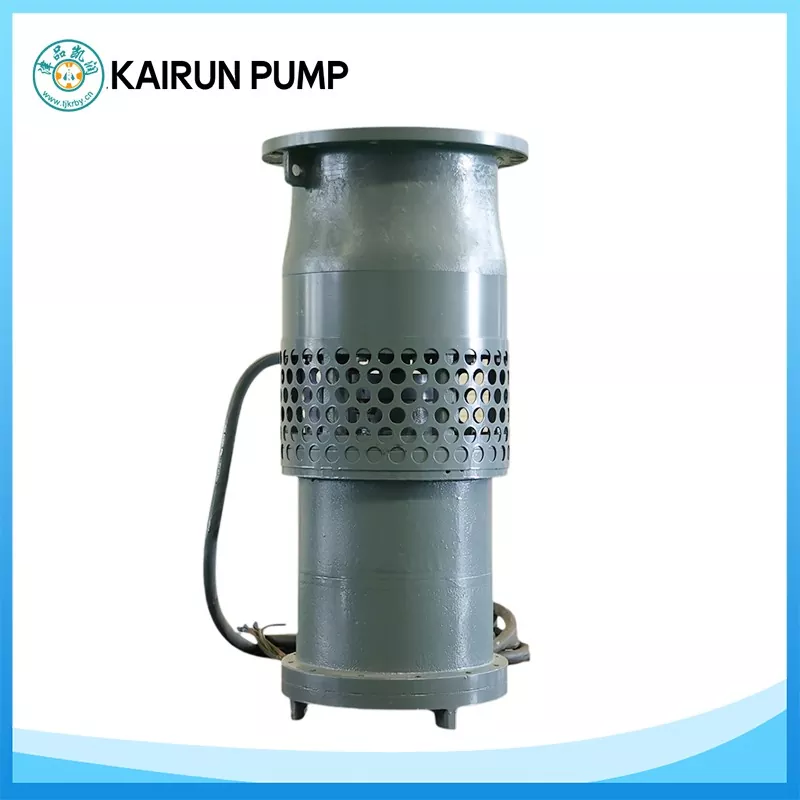

中吸込水中軸流ポンプ

天津開潤ポンプ工業の中吸込水中軸流ポンプは、低揚程、高流量の流体輸送用にアップグレードされた製品で、同社の流体機械における深い技術基盤とISO9001標準化された生産システムを活用しています。独自の中間吸込構造設計を核としており、高効率と省エネ、目詰まり防止の耐久性、設置の容易さなど、複数の重要なセールスポイントを統合しており、都市排水、農業灌漑、水保全プロジェクトに推奨されるソリューションとなっています。

この製品は、統合された電気機械同軸設計を採用しており、乾式全閉式三相非同期モーターとポンプ本体を精密に統合しています。カスタマイズされた取り付けベースと組み合わせることで、複雑な土木工事や軸調整手順が不要になり、従来の装置と比較して設置サイクルが 95% 短縮されます。これにより、ポンプ場の建設コストが直接的に 30% ～ 40% 節約され、特に河川や湖畔の水位変動が大きい地域に適しており、従来のポンプ場の互換性の問題が完全に解決されます。

この製品の利点は何ですか?

耐久性に優れた中吸込型水中軸流ポンプは、独自の中吸込構造と耐詰まり性能を備えています。注入口には、回転スクレーパーとカッターの設計を備えたリング状のフィルターカバーが採用されており、汚れを効果的に除去し、リアルタイムで大きな不純物をカットし、藻類や家庭廃棄物による詰まりを防ぎます。砂含有量 2% 以下、水温 50℃以下の原水および軽度の汚染媒体に適しています。

動力システムには高効率・省エネモーターとCFD流体シミュレーションにより最適化された軸流羽根車を搭載し、一般的なポンプと比較して総合効率を15％以上向上させています。流量範囲は 350 ～ 50000 m3/h、水頭範囲は 1 ～ 10 m で、さまざまな規模の水供給ニーズに正確に対応します。

保護と安全性の面では、最高の保護等級IP68とFクラス絶縁設計を採用し、ダブルタングステンカーバイドメカニカルシール+補助シール構造を組み合わせています。巻線過熱、シール漏れ、過負荷/欠相に対するインテリジェントな保護機能が組み込まれています。モーターの冷却効果に優れ、水中で長時間安定した運転が可能で、ベアリング寿命は8000時間を超えます。

高品質中吸込水中軸流ポンプは、インテリジェントな操作とメンテナンスの利点を誇り、始動前の潤滑を必要とせずに便利な操作を提供します。可変周波数駆動や遠隔監視に対応しており、低騒音での無人運転が可能です。

さらに、地表環境を保全しながら完全地下ポンプ場として建設することも可能です。都市部の緊急排水、大規模農地の灌漑、河川の生態系水の涵養、下水処理場の雨水増水などに幅広く使用されており、その核となる競争力である「目詰まり防止効果、設置の容易さ、コスト管理の容易さ、安定した信頼性」を活かしています。 Kairun Pumps の 24 時間のアフターセールス対応とカスタマイズされたソリューションを組み合わせて、さまざまな流体輸送プロジェクトに統合ソリューションを提供し、ポンプとバルブの分野におけるブランドの技術力と品質への取り組みを示しています。

製品パラメータ

証明書

中吸込水中軸流ポンプはどのような用途に適していますか?

最新の中吸込水中軸流ポンプは、独自の目詰まり防止中吸込設計、簡単な設置、安定した動作を備えており、不純な媒体を含むことが多い低揚程、高流量用途の要求を満たすのに最適です。これは、都市排水、農業、水資源、工業という 4 つの基幹産業で広く使用されており、さまざまな環境で耐久性があり、詰まりにくい流体輸送に最適な選択肢となっています。

都市排水および下水リフト

都市排水および下水リフトのシナリオでは、ポンプの詰まり防止構造が、都市の雨水システム内の家庭廃棄物や藻類などの不純物を効果的に処理します。低地都市部の治水、下水処理場の雨水揚水、河川や湖など水位が変動する地域のプロジェクトに最適です。迅速な導入と複雑な土木工事の必要がないため、洪水軽減プロジェクトに最適なソリューションです。

農業用灌漑

農業用ポンプは、大規模な灌漑地区や農業用水拠点の水輸送のニーズに対応します。流量範囲が広いため、さまざまな規模の灌漑要件に正確に適合し、水に少量の堆積物が含まれている場合でも、川や貯水池からの水の信頼できる輸送を提供します。エネルギー効率の高い設計により、長期的な運用コストが大幅に削減され、節水灌漑とより持続可能な農業実践に貢献します。

水資源・水力発電プロジェクト

水資源や水力発電の用途において、このポンプは河川生態系の補充、大規模な貯水池の水調整、水資源建設プロジェクト中の一時的な排水に最適です。安定した水中での動作により、困難な水環境に対応し、複雑な状況でも信頼性の高いパフォーマンスを保証します。

産業用途

工業環境では、この高品質中吸込水中軸流ポンプは、工業団地での水のリサイクル、鉱滓池の排水、および同様の機能に優れています。 IP68 の保護等級と複数の安全機能を備えており、軽度の廃水や汚水が存在する環境でも確実に動作し、厳しい条件下でも長期にわたる耐久性を保証します。さらに、完全地下ポンプ場に設置できるため、風光明媚な地域や住宅地など、環境要件が厳しい地域に適しています。

ポンプを使用する際に考慮すべき点は何ですか?

アドバンスト中吸込水中軸流ポンプの長期安定した性能と寿命の延長を確保するには、適切な操作と定期的なメンテナンスが不可欠です。独自の目詰まり防止中間吸引設計と水中動作特性を考慮して、潜在的なリスクを回避するために、設置、操作、メンテナンスの際に注意すべき重要なポイントを以下に示します。

インストールガイドライン:

正確な位置決めが必要: 中間吸引構造では、取り付け時に正確な位置決めが必要です。運転中の振動により吸入口がずれないように、ポンプ本体は水平に設置し、ベースをしっかりと固定してください。

浸水深さ: ポンプ本体は正しい深さまで浸漬する必要があります。中間取水口は、土砂の詰まりを避けるために、川底から少なくとも 0.8 メートル上に配置する必要があります。さらに、破片による詰まりを防ぐために、水生植物が密集している場所には近づかないようにしてください。

ケーブルの配線: 引きずったり潰れたりしないように、ケーブルが適切に配置されていることを確認してください。ケーブル接続部に特殊なシール部品を使用して防水し、短絡を防ぎます。設置後、手動でポンプを回転させて詰まりがないか確認し、正常に回転していることを確認してからポンプを始動してください。

運用およびメンテナンスのガイドライン:

動作状態の監視：動作中は、電流、電圧、動作音を定期的に監視してください。電流の異常な増加、異音、または流量の減少がある場合は、吸込み中間入口のフィルター カバーの詰まりが原因である可能性があります。このような場合は直ちにポンプを停止し、フィルターを掃除してください。

空運転を避ける: ポンプを空運転させないでください。インペラやシールが損傷する可能性があるため、砂含有量が 2% を超える媒体や 50°C を超える温度で長時間運転しないでください。

定期メンテナンス: 主要な目詰まり防止構造を定期的にメンテナンスしてください。フィルター カバー、回転スクレーパー、カッターに溜まったゴミを 1 ～ 3 か月ごとに掃除してください。カッターの磨耗を確認し、メカニカル シールに漏れがないか検査します。さらに、ケーブルの絶縁を評価します。長期保管する場合は、サビを防ぐため、高効率中吸込水中軸流ポンプを水から取り出し、よく洗浄し、乾燥した場所に保管してください。

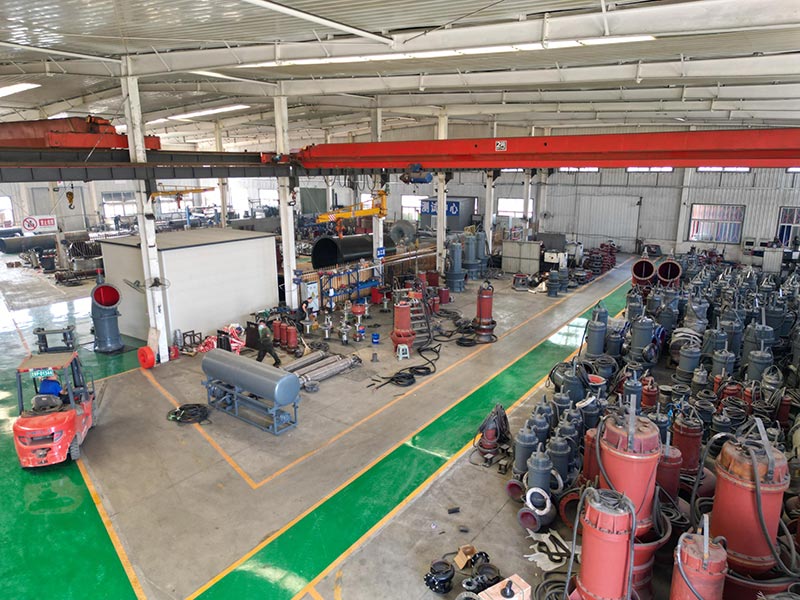

 私たちの工場
